Changer un interrupteur soi-même, en toute sécurité

Changer un interrupteur soi-même tient en quatre temps : identifier le modèle en place, couper le circuit d’éclairage au tableau puis vérifier l’absence de tension, déplacer chaque fil de l’ancien mécanisme vers la borne équivalente du neuf, remonter et tester. Sur une installation saine, le geste est accessible. Sur un câblage fatigué, il revient à l’électricien.

Simple allumage, va-et-vient, poussoir, variateur : reconnaître votre modèle

Tous les interrupteurs muraux se ressemblent une fois la plaque posée. Derrière, ils ne font pas le même travail, et c’est ce travail qui dicte le mécanisme à acheter. Avant de dévisser quoi que ce soit, observez comment la lumière se commande dans la pièce.

Le simple allumage

C’est le cas le plus courant : un point lumineux, une seule touche, un seul endroit pour l’allumer. Le mécanisme reçoit en général deux fils. L’un amène la phase depuis le tableau, l’autre repart vers la lampe : c’est le retour lampe. Le neutre, lui, va directement au luminaire sans passer par l’interrupteur. La règle de l’art veut que l’interrupteur coupe la phase, jamais le neutre seul, pour qu’une douille reste hors tension lampe éteinte.

Le va-et-vient

Vous allumez en bas de l’escalier et vous éteignez en haut ? Il s’agit d’un montage va-et-vient. Chaque interrupteur porte trois bornes : une borne commune et deux bornes de navette. Les deux navettes relient les deux interrupteurs entre eux. Un mécanisme va-et-vient peut d’ailleurs servir de simple allumage en n’utilisant que la borne commune et une navette, ce qui explique qu’il soit vendu partout.

Le poussoir

Une touche qui revient d’elle-même après appui commande un télérupteur ou une minuterie, souvent logé dans le tableau. Le poussoir n’envoie qu’une impulsion. Ne le remplacez jamais par un interrupteur classique : un contact maintenu garderait la bobine du télérupteur alimentée en continu et finirait par l’endommager. L’inverse ne fonctionne pas davantage.

Le variateur et le double allumage

Le variateur module l’intensité lumineuse. Selon les modèles, il se contente des deux fils du simple allumage ou réclame un neutre dans la boîte. Le double interrupteur, lui, réunit deux commandes sur une seule plaque, pour deux points lumineux distincts, avec une phase partagée et deux retours lampe.

Un dernier mot pour éviter la confusion : l’interrupteur de volet roulant à deux touches fléchées est un inverseur, pas un va-et-vient. Son câblage relève d’une autre logique, détaillée dans notre guide pour motoriser un volet roulant.

Avant d’acheter : compter les fils et garder une trace

Le bon mécanisme se choisit avec l’ancien sous les yeux. Une fois le courant coupé et vérifié (voir la section suivante), retirez la plaque de finition et sortez le mécanisme sans rien débrancher. Ce premier coup d’œil vous dit presque tout.

Relevez ces éléments :

• le nombre de fils raccordés et le nombre de bornes occupées ;
• la couleur de chaque fil et la borne qu’il occupe ;
• la présence d’un fil bleu (neutre) ou vert et jaune (terre) dans la boîte, même replié au fond ;
• le mode de fixation : vis dans la boîte d’encastrement ou griffes métalliques qui s’écartent contre la paroi ;
• l’état de la boîte, des isolants et des extrémités de fils.

Prenez ensuite une photo nette du câblage, de face puis de biais, avec les repères de bornes lisibles. Ajoutez un bout de ruban adhésif autour de chaque fil, numéroté selon sa borne. Cette précaution coûte une minute et vous évite un remontage à l’aveugle.

Côté couleurs, seuls deux repères sont réservés : le bleu pour le neutre, le vert et jaune pour la terre. Les fils de phase, de retour lampe et de navette prennent des teintes qui varient d’une installation à l’autre. Ne déduisez donc jamais la fonction d’un fil de sa seule couleur : fiez-vous à la borne qu’il occupait.

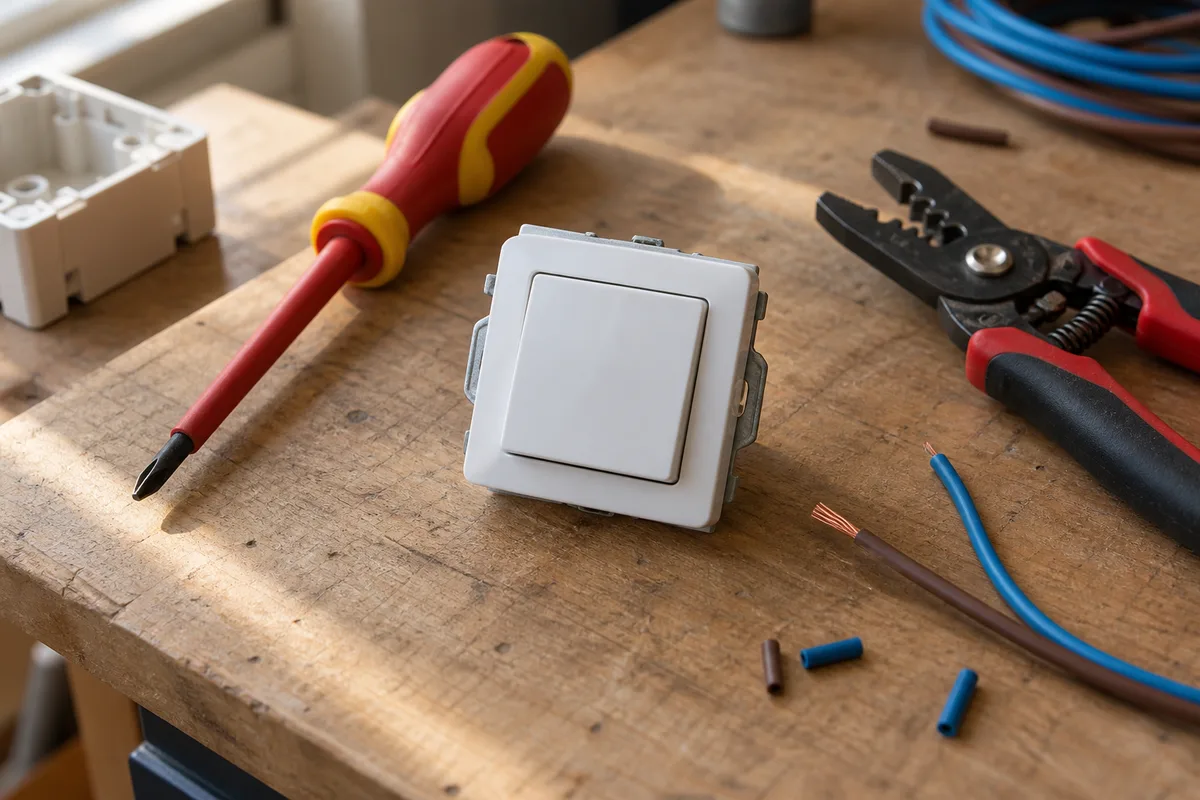

Dernier préparatif : rassemblez l’outillage : tournevis isolés plat et cruciforme, pince à dénuder, pince coupante, vérificateur d’absence de tension, lampe frontale. La plupart figurent déjà dans les outils de base d’une boîte à outils. Portez des gants isolants si vous en avez : ils ne remplacent pas la coupure, ils ajoutent une marge.

Couper le bon circuit, puis prouver l’absence de tension

Voici l’étape qui ne se négocie pas. Un interrupteur en position arrêt laisse la phase présente sur sa borne d’arrivée : basculer la touche ne coupe rien pour vous.

Procédez dans cet ordre :

1. Allumez la lampe commandée par l’interrupteur.

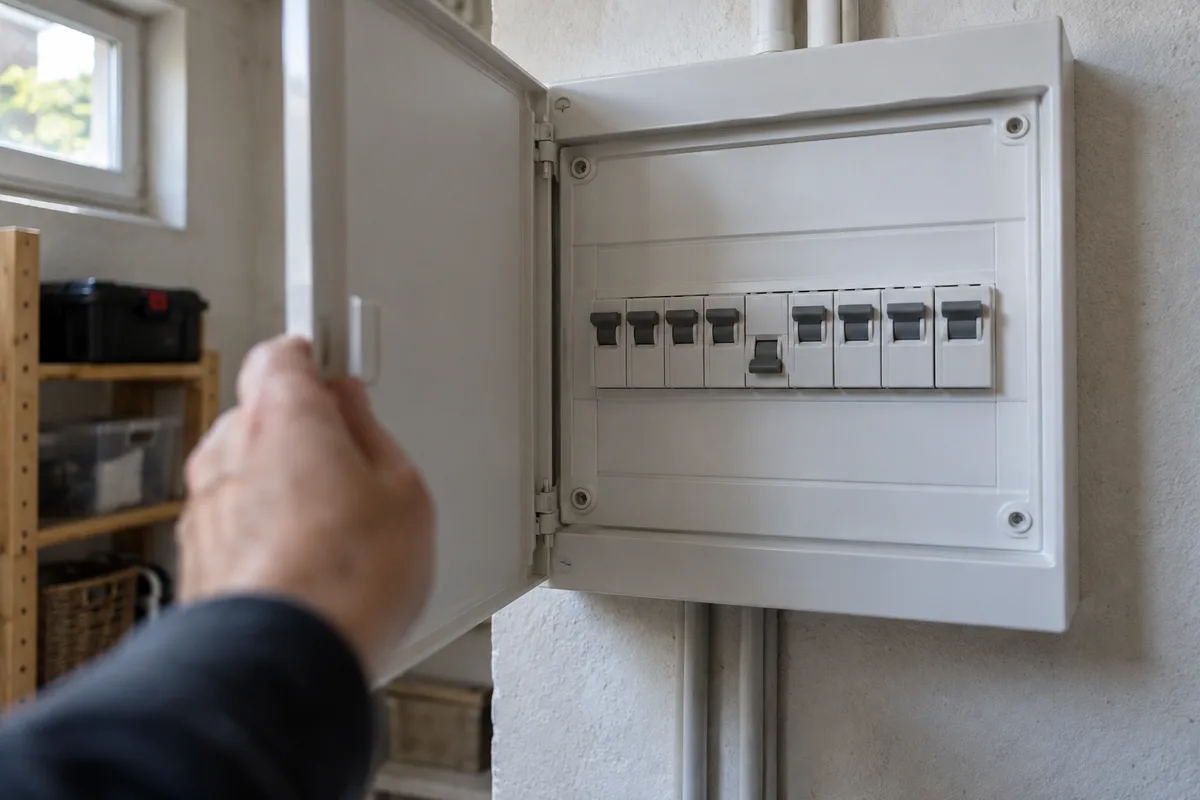

2. Au tableau, abaissez le disjoncteur du circuit d’éclairage concerné : la lampe doit s’éteindre.
3. Si l’étiquetage est absent ou douteux, abaissez le disjoncteur général.
4. Signalez la coupure aux autres occupants, un mot scotché sur la porte du tableau suffit.

Si les repères du tableau vous paraissent obscurs, prenez le temps de lire notre article pour comprendre son tableau électrique avant de commencer.

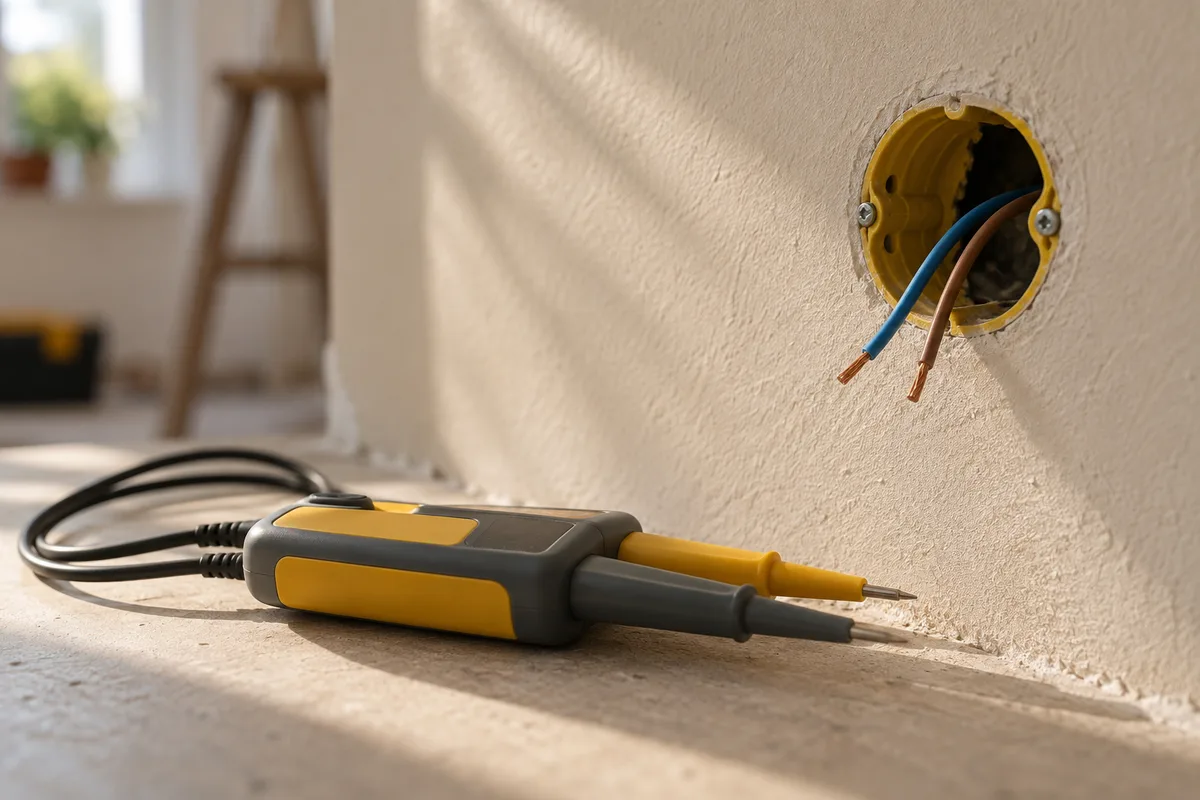

La lampe éteinte ne prouve rien. Une ampoule grillée, un circuit mal repéré, une alimentation venue d’un autre départ : les pièges existent. La seule preuve fiable vient d’un vérificateur bipolaire d’absence de tension, appliqué sur chaque fil de l’interrupteur, et contrôlé sur une prise sous tension juste avant et juste après la mesure. Le tournevis testeur à néon ne donne pas cette garantie.

Tant que l’appareil n’a pas confirmé l’absence de tension sur tous les conducteurs, ne touchez aucune partie métallique.

Changer un interrupteur, étape par étape

Le courant coupé et vérifié, l’intervention elle-même prend peu de temps. La précision compte plus que la vitesse.

Déposer la plaque et sortir le mécanisme

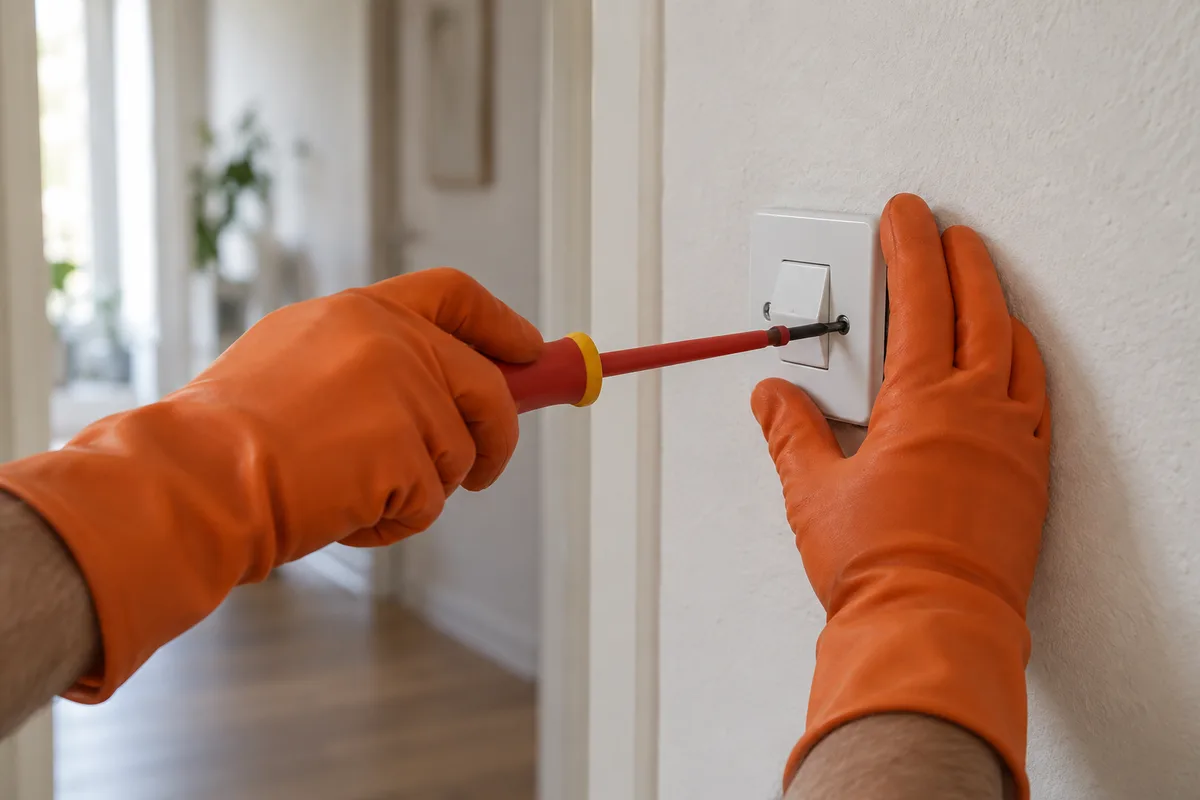

Selon les modèles, la plaque se clipse ou se visse. Une plaque clipsée se retire en glissant un petit tournevis plat dans l’encoche prévue sur le côté, puis en faisant levier doucement. Dessous, le mécanisme tient par deux vis dans la boîte ou par des griffes. Desserrez les vis de griffes sans les retirer complètement : les griffes se rétractent et le mécanisme vient.

Tirez-le vers vous sans forcer, les fils suivent. Si un conducteur résiste, c’est qu’il est trop court ou coincé derrière la boîte : n’insistez pas au point de le sortir de sa gaine.

Débrancher l’ancien, raccorder le neuf

Sur une borne à vis, desserrez et libérez le fil. Sur une borne automatique, appuyez sur le bouton de déverrouillage ou insérez un petit tournevis dans la fente prévue, puis tirez le fil en le tournant légèrement. Ne tirez jamais sans déverrouiller : vous abîmeriez le cuivre.

Examinez ensuite l’extrémité de chaque fil. Un cuivre noirci, entaillé ou cassé se recoupe proprement, puis se dénude à nouveau sur la longueur indiquée par le gabarit gravé au dos du mécanisme. Trop de cuivre nu dépasse de la borne, pas assez tient mal.

Le raccordement reprend ensuite la photo, borne pour borne :

• sur un simple allumage, l’arrivée de phase et le retour lampe se placent sur les deux bornes du mécanisme, qui sont en principe interchangeables ;
• sur un variateur ou un interrupteur connecté, respectez les repères de la notice, la borne de phase est souvent imposée ;
• le fil vert et jaune éventuel reste en place, isolé et protégé comme vous l’avez trouvé, ou raccordé à la plaque si celle-ci est métallique et prévue pour.

Un fil souple multibrins se prête mal à certaines bornes automatiques : la notice précise les conducteurs acceptés. Après chaque insertion, tirez légèrement sur le fil. Il ne doit pas bouger. Un contact mal serré chauffe à chaque allumage et finit par brunir la borne, un défaut que l’article sur brancher une prise en toute sécurité décrit aussi.

Remonter, puis tester

Repliez les fils en accordéon au fond de la boîte, sans les plier à angle vif. Présentez le mécanisme d’aplomb, serrez les vis ou les griffes de façon égale, puis clipsez la plaque. Retournez au tableau, relevez le disjoncteur, actionnez l’interrupteur.

Si le disjoncteur retombe aussitôt, un fil de phase touche une masse ou un autre conducteur : recoupez, revérifiez l’absence de tension, reprenez le câblage. Si la lampe reste éteinte, contrôlez l’ampoule, puis le serrage de chaque borne. Si elle ne s’éteint plus, le mécanisme est sans doute raccordé sur deux bornes qui ne se coupent pas entre elles, un cas fréquent quand un va-et-vient est câblé à la place d’un simple allumage.

Le cas du va-et-vient et du double allumage

Changer un interrupteur va-et-vient demande un cran d’attention en plus, parce que le circuit se partage entre deux points de commande. Les deux interrupteurs forment une paire : si vous n’en remplacez qu’un, respectez strictement le rôle de chaque fil.

Sur l’ancien mécanisme, repérez d’abord la borne commune. Selon les fabricants, elle est marquée d’une lettre, d’un chiffre ou d’un symbole différent des deux navettes, et la notice du neuf indique sa position. Le fil qui occupait la borne commune retourne sur la borne commune ; les deux navettes se placent sur les deux autres bornes, dans l’ordre que vous voulez, car elles sont équivalentes.

L’erreur classique consiste à inverser le commun et une navette. Le résultat trompe : la lampe s’allume parfois, parfois non, selon la position de l’autre interrupteur. Si c’est votre cas, recoupez le courant et reprenez le repérage à partir de votre photo.

Le double allumage suit la même logique en miroir. Une borne reçoit la phase, souvent reliée par un pont interne ou un petit cavalier aux deux touches, et chaque touche possède sa borne de retour lampe. Là encore, photographiez avant de toucher : deux retours lampe inversés ne présentent aucun danger, mais la touche de gauche allumera la lampe de droite.

Dernier cas, le montage en permutateur, sur trois points de commande ou plus dans un long couloir. Il combine deux va-et-vient et un ou plusieurs permutateurs à quatre bornes. Un bricoleur soigneux peut remplacer un permutateur à l’identique, mais sans schéma clair du circuit, confier la tâche à un électricien reste la voie raisonnable.

Les signes qui imposent un électricien

Le remplacement à l’identique sur une installation saine reste un geste de bricoleur. Certains constats, découverts une fois la plaque retirée, changent la donne. Arrêtez-vous et appelez un professionnel qualifié si vous observez :

• des fils à l’isolant craquelé, durci, fondu ou décoloré, ou une gaine en tissu typique des installations anciennes ;
• une boîte d’encastrement fendue, arrachée ou absente, avec un mécanisme simplement coincé dans le plâtre ;
• des traces noires, une odeur de brûlé, un mécanisme tiède au toucher ou qui grésille ;
• une installation sans terre ni protection différentielle visible au tableau ;
• un nombre de fils que vous ne parvenez pas à expliquer, ou des fils de plusieurs circuits réunis dans la même boîte ;
• un disjoncteur qui refuse de tenir après votre intervention malgré la reprise du câblage.

Ces signes ne relèvent pas du mécanisme mais de l’installation qui l’alimente. Un interrupteur neuf posé sur un câblage abîmé ne règle rien : il masque le défaut. La norme NF C 15-100 encadre les installations électriques des logements en France, et ses exigences ont évolué avec le temps ; un électricien sait établir si votre circuit reste conforme ou mérite une reprise.

Même logique pour les bâtiments anciens : un appartement dont le tableau ne comporte que des fusibles à l’ancienne mérite un diagnostic avant tout bricolage, fût-il minime. Dans ce contexte, remplacer un interrupteur à l’identique n’a rien de dangereux en soi, mais le câblage d’origine peut réserver des surprises au premier démontage.

Garder le bon réflexe pour la suite

Un interrupteur bien posé dure des années sans entretien. Quelques habitudes prolongent sa vie : ne pas forcer sur une touche qui accroche, remplacer une plaque fendue avant que la poussière n’atteigne le mécanisme, surveiller un grésillement ou une lumière qui vacille. Chacun de ces signaux mérite une coupure, un contrôle et, au moindre doute, un avis professionnel.

Prochaine étape : faites le tour des interrupteurs de la maison, repérez ceux dont la plaque bouge, qui chauffent ou qui grésillent, et notez-les sur l’étiquette du disjoncteur correspondant. Vous saurez lesquels changer vous-même et lesquels réserver à l’électricien.
