Motoriser un volet roulant : du diagnostic au branchement

Motoriser un volet roulant consiste à glisser un moteur tubulaire dans l’axe d’enroulement, à la place de la manivelle ou de la sangle. L’opération reste accessible à un bricoleur soigneux quand le tablier est sain et le coffre ouvrable. L’alimentation électrique décide du reste, filaire, radio ou solaire, et c’est souvent là que l’électricien entre en jeu.

Ce qui change quand le volet passe au moteur

Sur un volet manuel, la manivelle ou la sangle entraîne un treuil ou un enrouleur fixé en bout d’axe. L’axe tourne, les lames du tablier s’enroulent autour, et c’est votre bras qui fournit tout l’effort. La motorisation supprime ce mécanisme : le moteur se loge à l’intérieur même de l’axe et le fait tourner dans un sens ou dans l’autre.

Une fois posé, le moteur ne se voit plus : seuls apparaissent l’interrupteur mural ou la télécommande, parfois un petit panneau photovoltaïque sur le coffre. Tablier, coulisses et coffre restent les mêmes. Tout l’intérêt est là : garder un volet encore en forme et lui offrir le confort d’un bouton.

Ce que la motorisation change au quotidien :

• toutes les fenêtres s’ouvrent d’un geste, sans tour de manivelle ;
• la sangle qui s’effiloche et le treuil qui force disparaissent ;
• les volets suivent des horaires programmés ou se pilotent à distance ;
• fermés plus facilement aux heures chaudes, ils gardent la maison plus fraîche en été.

Le revers ? Un moteur mal choisi fatigue le tablier plus vite qu’une manivelle. D’où l’étape suivante, la plus importante : vérifier que votre volet mérite ce moteur.

Votre volet se prête-t-il à la motorisation ?

Avant d’acheter quoi que ce soit, ouvrez le coffre et regardez. Quelques contrôles simples vous évitent le kit inadapté qui finit au fond du garage.

Manivelle ou sangle, deux points de départ

Un volet à manivelle se motorise en général sans difficulté : le treuil se démonte, la manivelle et sa genouillère disparaissent, le moteur prend leur place. Le volet à sangle demande un peu plus de travail. L’enrouleur encastré dans le mur doit être retiré, puis son logement rebouché ou masqué par une plaque.

L’état du tablier et des coulisses

Faites descendre puis remonter le volet à la main, lentement, en écoutant. Les points à contrôler :

• des lames entières, ni fendues ni voilées, qui glissent sans accrocher ;
• des coulisses droites, sans choc ni déformation ;
• une lame finale qui rejoint l’appui de fenêtre sans forcer ;
• aucun point dur sur la course, ni en haut ni en bas.

Un point dur que votre bras compense sans y penser, le moteur le subira à chaque manœuvre. Il forcera, chauffera et finira par se couper. Nettoyer et redresser d’abord, motoriser ensuite.

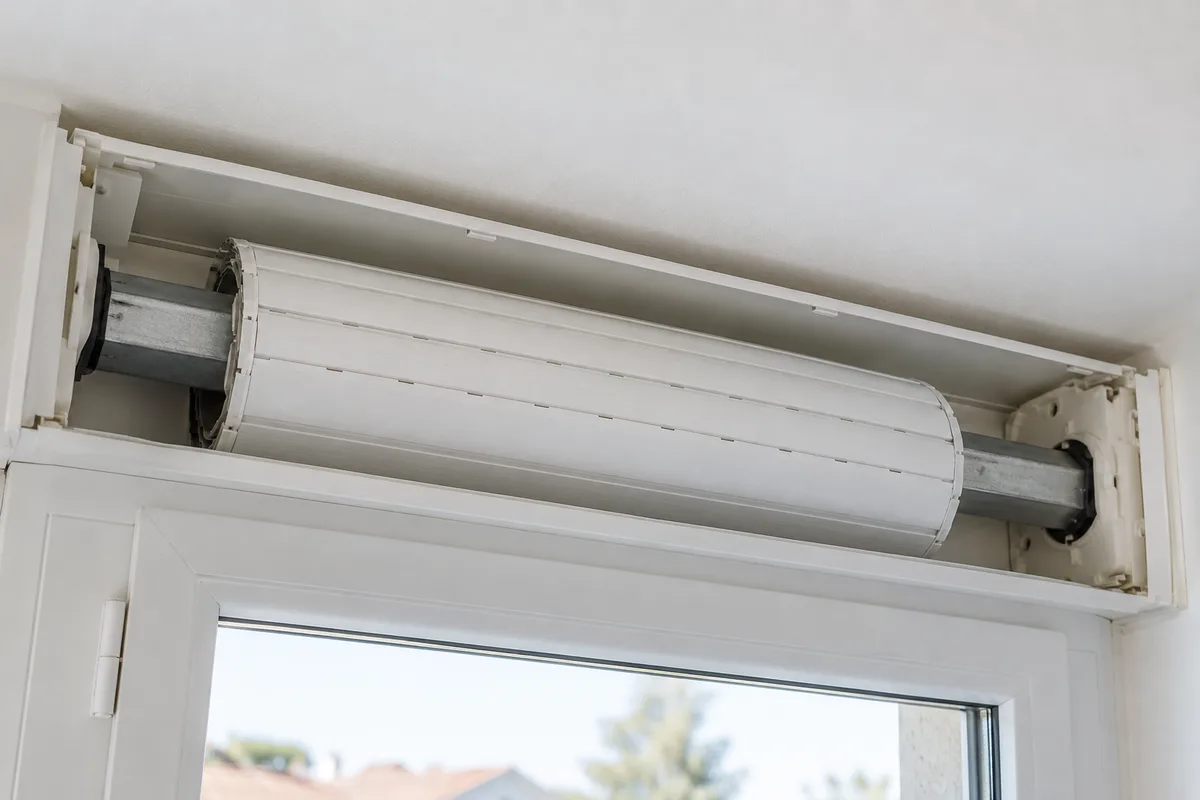

Le coffre et l’axe

Reste la question de l’accès. Un coffre intérieur posé au-dessus de la fenêtre, avec une trappe démontable, offre le cas le plus confortable. Un coffre extérieur ou intégré au linteau se travaille aussi, parfois depuis une échelle ou après dépose d’un habillage. Vérifiez que l’axe peut sortir de ses supports, puis relevez sa forme et son diamètre avec précision : ces deux données commandent tout le choix du moteur. Un mètre ou un télémètre laser suffit pour la largeur de la baie ; pour l’axe, un pied à coulisse reste plus sûr.

Le verdict tombe souvent à ce stade. Tablier sain, coulisses droites, axe et coffre accessibles : la motorisation se justifie pleinement. Quand le volet a trop vécu, avec des lames cassées, des coulisses faussées ou un coffre impossible à ouvrir sans casser, mieux vaut repartir sur du neuf et faire poser un volet roulant motorisé d’origine, conçu dès la fabrication autour de son moteur. Greffer un moteur neuf sur une mécanique usée revient à payer deux fois.

Moteur tubulaire et kit : choisir sans se tromper

Deux critères techniques d’abord, le contenu du kit ensuite. Commencez par l’axe, jamais par la télécommande.

Le diamètre et le profil de l’axe

Le moteur s’insère dans l’axe grâce à deux pièces d’adaptation : une couronne, côté tête, et une roue d’entraînement, côté fond. Elles doivent épouser exactement le profil de votre axe, octogonal, rond à rainure ou autre. Un profil mal identifié, et le moteur patine ou refuse d’entrer. Les fabricants de kits publient des tableaux de compatibilité : partez de vos mesures, jamais d’une photo.

Le couple, calé sur le poids du tablier

Le couple, exprimé en newtons-mètres, traduit la force que le moteur développe pour enrouler le tablier. Il dépend de la surface du volet, du matériau des lames et du diamètre de l’axe. Un moteur sous-dimensionné peine et chauffe. Un moteur largement surdimensionné écrase le tablier en fin de course et malmène les attaches. Les outils de sélection des fabricants donnent la bonne plage selon les dimensions et la matière : fiez-vous à eux, pas à une règle entendue au rayon.

Ce que contient un kit de motorisation

Un kit de motorisation complet regroupe :

• le moteur tubulaire et son câble ;
• la couronne et la roue adaptées à l’axe ;
• un support de moteur à fixer sur la joue du coffre ;
• des attaches, ou verrous, qui relient le tablier à l’axe ;
• la commande : interrupteur inverseur en filaire, émetteur en radio.

Les attaches rigides freinent le relevage du tablier depuis l’extérieur et aident certains moteurs à reconnaître la butée basse.

Filaire, radio ou solaire : l’alimentation tranche

Le choix se joue ici, bien plus que sur la télécommande.

Le moteur filaire

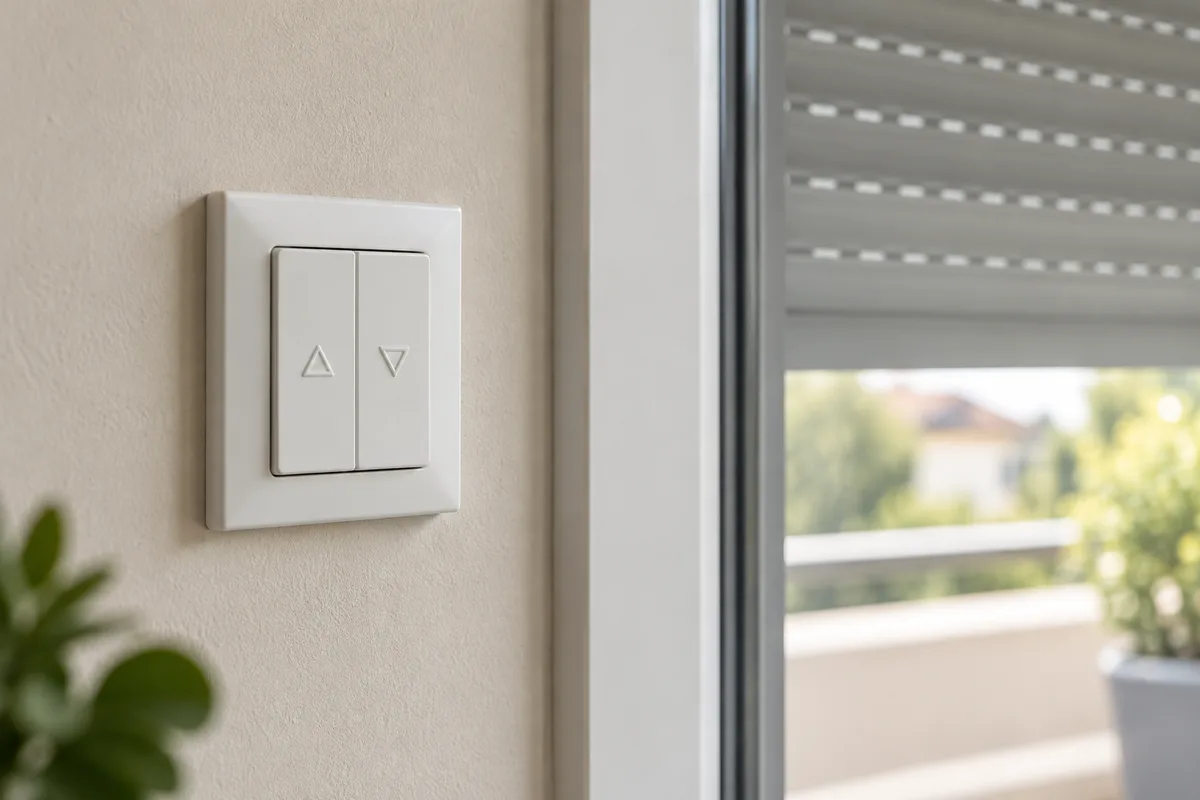

Il se commande par un interrupteur inverseur mural à trois positions : montée, arrêt, descente. Son câble comporte un fil de montée, un fil de descente, le neutre et, selon les modèles, la terre. Il réclame une liaison jusqu’à l’interrupteur, donc saignées ou goulottes, mais reste simple, robuste et sans pile.

Règle d’or : un inverseur commande un seul moteur. Brancher deux moteurs en parallèle sur le même interrupteur les abîme à terme, chacun renvoyant du courant dans l’autre. Pour grouper plusieurs volets, passez par une centralisation.

Le moteur radio

Le moteur radio intègre son récepteur. Alimenté en permanence, il obéit à un émetteur mural ou portatif, sans câble de commande : l’interrupteur sans fil se colle ou se visse où vous voulez, un vrai atout en rénovation. Attention aux protocoles. Chaque fabricant a le sien, et un émetteur d’une marque ne pilote pas forcément le moteur d’une autre.

Le moteur solaire

Quand aucune alimentation ne passe à proximité, le kit solaire évite toute création de circuit. Un petit panneau fixé sur le coffre ou la façade recharge une batterie qui alimente un moteur basse tension, commandé par radio. Sa limite tient à l’ensoleillement : une fenêtre au nord, ombragée par un arbre ou un balcon, recharge mal en hiver. Placez le panneau là où il reçoit du jour franc.

Ce que l’alimentation impose

Filaire ou radio, le moteur se raccorde au réseau de la maison dans une boîte de dérivation accessible, jamais par une épissure noyée dans le coffre. Le circuit qui alimente les volets doit être protégé au tableau par un disjoncteur adapté et placé derrière une protection différentielle, dans l’esprit de la norme NF C 15-100. Selon la configuration, les volets se raccordent sur un circuit existant ou réclament un circuit dédié : ce choix relève de l’électricien. Dès qu’un circuit doit être créé, prolongé ou modifié, confiez le chantier à un professionnel qualifié. Pour situer ces protections, relisez notre guide pour comprendre son tableau électrique.

Pose du moteur et réglage des fins de course

Cette séquence vaut pour un volet à manivelle avec coffre intérieur. La notice du moteur prime toujours sur un conseil général.

Sécuriser avant de toucher un fil

Coupez le circuit au tableau, puis contrôlez l’absence de tension au vérificateur, directement sur les conducteurs. Le détail de ce protocole figure dans notre article pour brancher une prise en toute sécurité. Travaillez à deux si le coffre est haut : un tablier qui se déroule d’un coup pèse lourd et pince les doigts. Sur une échelle, ne vous penchez jamais au-delà des montants.

Déposer, motoriser, reposer

1. Remontez le volet en position haute et bloquez le tablier pour qu’il ne se déroule pas.
2. Ouvrez le coffre, puis décrochez les attaches ou ressorts qui relient le tablier à l’axe.
3. Déposez la manivelle, la genouillère et le treuil, ou l’enrouleur de sangle.

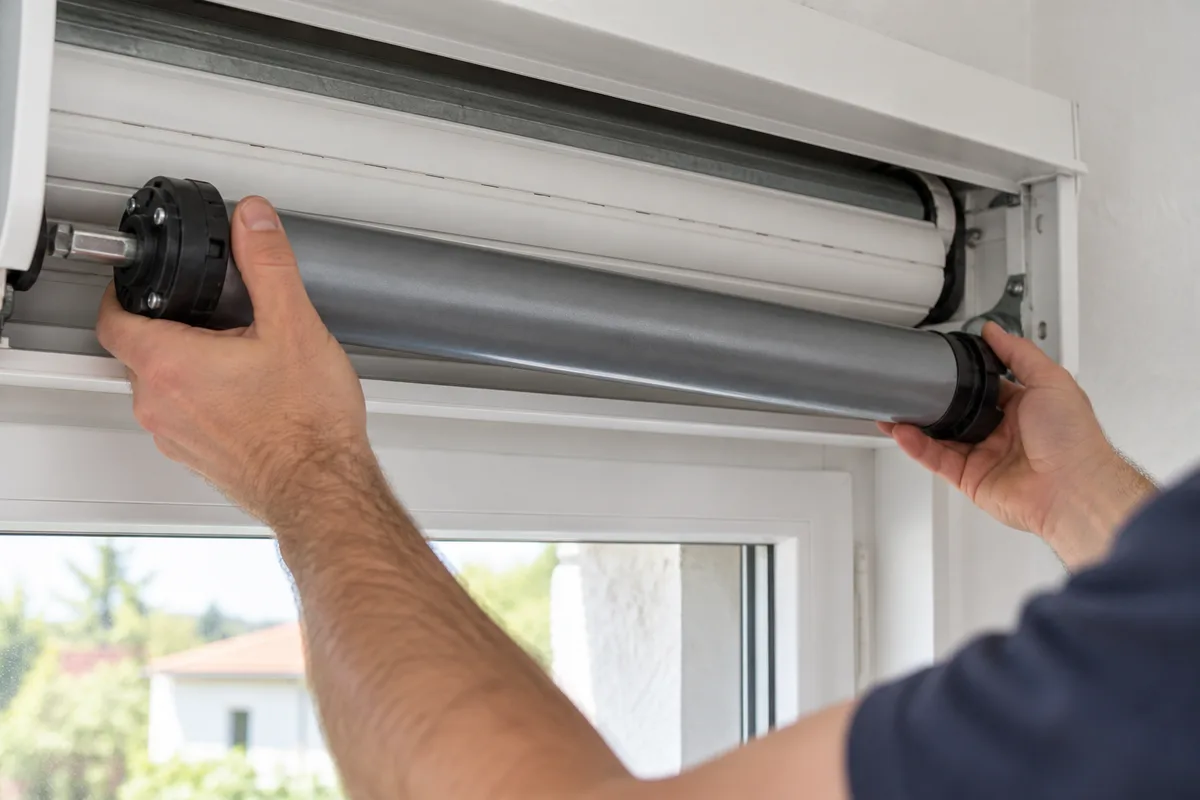

4. Sortez l’axe de ses supports et glissez-y le moteur équipé de sa couronne et de sa roue, jusqu’en butée.
5. Fixez le support moteur, remettez l’axe en place et accrochez le tablier avec les nouvelles attaches.
6. Raccordez le moteur hors tension, dans la boîte de dérivation, en respectant les couleurs de la notice.

Une perceuse-visseuse bien réglée fixe le support sans fendre la joue du coffre : embrayage bas et avant-trou dans le bois.

Régler les fins de course

Les fins de course indiquent au moteur où s’arrêter, en haut comme en bas. Deux familles existent. Sur un moteur à réglage mécanique, deux vis repérées par des flèches sur la tête du moteur avancent ou reculent chaque butée : quelques tours, un essai, une correction, jusqu’à la bonne position. Sur un moteur électronique, le réglage passe par une séquence de touches sur l’émetteur ou par un câble de réglage décrit dans la notice ; certains modèles détectent seuls leurs butées.

Le bon réglage se reconnaît à l’œil. En haut, la lame finale reste visible sous le coffre, sans y entrer en force. En bas, le tablier repose sur l’appui, lames légèrement tassées, sans que le moteur insiste. Faites plusieurs cycles complets avant de refermer la trappe.

Centraliser et piloter depuis la domotique

Un volet motorisé en appelle souvent d’autres, puis l’envie de les commander ensemble :

• commande centralisée filaire : des modules relais relient plusieurs moteurs à un point de commande, chaque volet gardant son inverseur ;
• centralisation radio : un émetteur multicanal pilote un volet, une pièce ou toute la maison ;
• horloge et capteur de luminosité : les volets descendent le soir ou aux heures chaudes, même en votre absence ;
• box domotique : les modules compatibles s’intègrent à des scénarios, avec une commande au smartphone ou à la voix.

Vérifiez la compatibilité avant d’acheter. Un moteur radio verrouillé sur un seul protocole limite la suite. Un moteur filaire, lui, devient communicant grâce à un micromodule glissé derrière l’interrupteur. Ce micromodule se branche sur l’alimentation : mêmes précautions qu’ailleurs, coupure, vérification, boîte accessible.

Les pannes courantes après motorisation

Les pannes des premières semaines viennent surtout du réglage ou du câblage, rarement du moteur :

• plus aucune réaction après une série de manœuvres : la protection thermique a coupé le moteur, laissez-le refroidir ;
• le volet monte quand vous demandez la descente : fils de sens inversés, ou sens à régler sur l’émetteur ;
• arrêt avant la butée, ou moteur qui force en bas : fins de course à reprendre ;
• descente de travers ou blocage : coulisse encrassée ou attaches mal réparties ;
• émetteur radio muet : pile usée, ou émetteur à réappairer selon la notice ;
• volet solaire qui ralentit en hiver : batterie mal rechargée, panneau à nettoyer ou à déplacer ;
• disjoncteur qui saute à la manœuvre : défaut électrique, arrêt immédiat et appel à un électricien.

Un moteur qui grogne sans tourner, une odeur de chaud ou un câble qui a frotté contre l’axe imposent la même règle : coupez, ne réessayez pas, faites diagnostiquer. Un câble abîmé dans un coffre reste un risque d’incendie.

Prochaine étape : ouvrez le coffre de la fenêtre que vous manœuvrez le plus, notez le profil et le diamètre de l’axe, faites un aller-retour manuel du tablier et repérez le point d’alimentation le plus proche. Ces trois constats tranchent entre filaire, radio ou solaire, et disent quand l’électricien doit passer avant vous.
