Mesure laser : télémètre, niveau croix, capteurs
Un télémètre laser mesure une distance entre l’appareil et une surface. Un niveau laser à croix projette des traits de référence pour aligner, sans donner de longueur. Un capteur de distance fixe, lui, mesure en continu pour une machine. Trois outils, trois missions, et une même physique derrière le faisceau.
La confusion coûte cher au moment de l’achat. Beaucoup de bricoleurs repartent avec un niveau croix en pensant mesurer des longueurs, ou avec un télémètre en espérant aligner une rangée de carreaux. Comprendre ce que chaque appareil sait faire évite cette erreur, et donne un vrai gain de temps sur les chantiers domestiques.
Trois appareils, trois missions distinctes
Le premier tri se fait sur la question posée. Mesurer une longueur, matérialiser une ligne, ou surveiller en permanence une position : ces trois besoins appellent trois machines différentes, qui ne se remplacent pas entre elles.
| Appareil | Ce qu’il fait | Usage typique |
|---|---|---|
| Télémètre laser | Mesure une distance ponctuelle | Relever une pièce, calculer une surface |
| Niveau laser à croix | Projette un trait horizontal et vertical | Poser du carrelage, aligner des meubles |
| Niveau laser rotatif | Matérialise un plan sur trois cent soixante degrés | Terrasse, dalle, terrain en pente |
| Capteur de distance | Mesure en continu, sans opérateur | Machines et lignes de production |
Le télémètre laser est l’outil de mesure proprement dit. Il annonce une valeur chiffrée, la mémorise, et calcule surfaces et volumes à partir de plusieurs relevés. Le niveau à croix, lui, ne mesure rien : il projette des lignes parfaitement horizontales et verticales sur les murs, ce qui remplace le cordeau et le niveau à bulle pour tout ce qui doit être aligné. Le rotatif étend ce principe à un plan complet, utile en extérieur.
Le quatrième cas sort de l’atelier, mais explique le reste. Un capteur de distance est un appareil de mesure sans écran ni bouton, fixé à demeure sur une machine, qui envoie sa valeur à un automate plusieurs fois par seconde.
Comment un laser mesure une distance
Trois principes coexistent, et le prix d’un appareil s’explique en grande partie par celui qu’il utilise.
Le temps de vol consiste à envoyer une impulsion lumineuse et à mesurer la durée de son aller-retour. La lumière parcourant environ trois cent mille kilomètres par seconde, mesurer un mètre revient à chronométrer quelques milliardièmes de seconde. Cette méthode couvre de très longues portées, mais demande une électronique rapide pour rester précise sur des courtes distances.
La mesure de phase envoie un faisceau modulé en continu et compare le décalage entre l’onde émise et l’onde reçue. Elle donne une précision très fine sur les portées courtes et moyennes, ce qui en fait le principe le plus répandu dans les télémètres de bricolage et de bâtiment. La triangulation, enfin, projette un point lumineux et observe sa position sur un petit capteur d’image décalé : plus l’objet est proche, plus le point se déplace. Ce principe excelle sur quelques centimètres à quelques dizaines de centimètres, avec une résolution de l’ordre du dixième de millimètre.
Ces trois familles se retrouvent dans l’industrie, à une échelle bien plus exigeante. Les fabricants proposent des gammes entières dédiées à la mesure de distance sans contact en milieu industriel, avec des modèles capables de viser des surfaces noires, brillantes ou en mouvement, là où un télémètre de bricolage abandonne. Le principe reste le même que dans votre appareil de poche, la différence tient à l’optique, au traitement du signal et à la robustesse du boîtier.
Un détail change tout dans l’usage courant : le laser mesure jusqu’à ce qu’il rencontre. Un rideau, une branche ou une main placée dans le faisceau renvoie le rayon et fausse la lecture. La ligne de visée doit rester dégagée, exactement comme pour un mètre tendu.

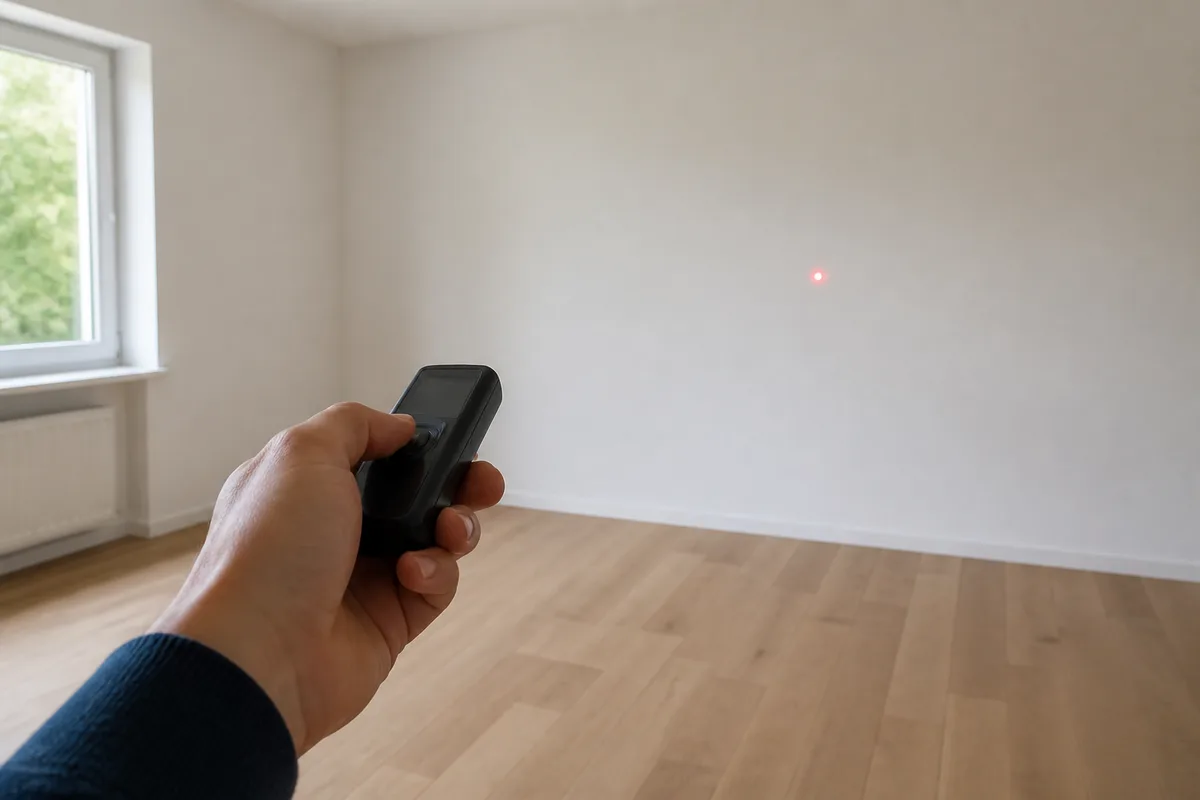

Le télémètre laser à l’atelier : usages réels et limites
En pratique, le télémètre se justifie dès que la mesure dépasse deux mètres ou se prend seul. Relever les dimensions d’une pièce pour commander du parquet, mesurer la hauteur sous plafond, contrôler la longueur d’un mur avant de commander un plan de travail : ces relevés se font en quelques secondes, sans échelle et sans deuxième personne.
Les fonctions utiles au quotidien tiennent en une courte liste :
- calcul automatique de surface et de volume à partir de deux ou trois mesures ;
- mesure indirecte par le théorème de Pythagore, pour une hauteur inaccessible ;
- addition et soustraction de cotes, pratique pour un métré de peinture ;
- mémoire des dernières mesures, à relire tranquillement au moment de commander.
Les limites méritent d’être connues avant l’achat. La précision annoncée vaut sur une surface mate, claire, perpendiculaire au faisceau. Sur un mur noir, un carrelage brillant ou une vitre, la mesure se dégrade ou refuse de s’afficher, et une cible en carton blanc redevient nécessaire. En plein soleil, le point rouge devient invisible au-delà de quelques mètres, ce qui complique la visée sans viseur optique ou faisceau vert.
Le point de référence, enfin, se règle. L’appareil mesure depuis son arrière, son avant ou un ergot dépliable, et un réglage inadapté décale toutes les cotes de la longueur du boîtier. Vérifier ce paramètre avant une série de relevés évite de recommencer.

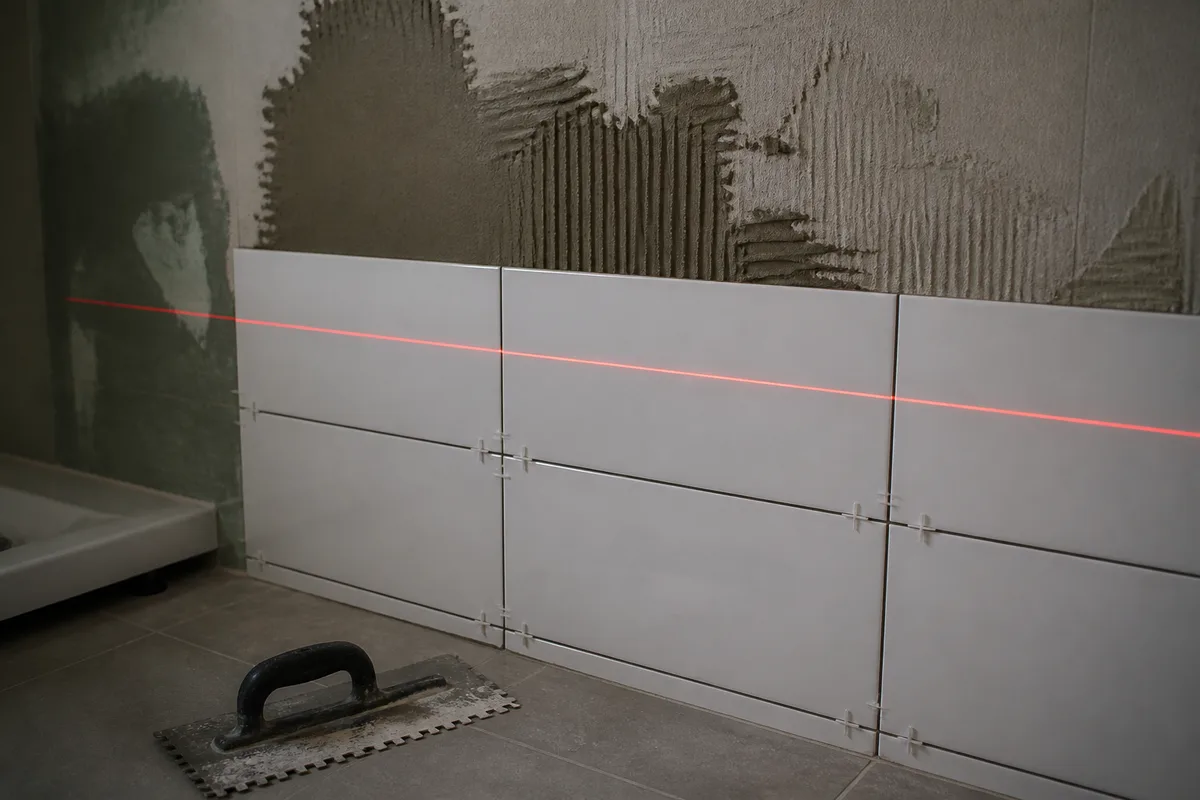

Le niveau à croix : aligner, pas mesurer
Le niveau à croix projette deux lignes perpendiculaires et se met de niveau seul, par pendule magnétique, dans une plage d’inclinaison de quelques degrés. Posé sur un trépied ou fixé au mur, il libère les deux mains et remplace le tracé au cordeau pour une pose de carrelage, l’alignement d’une série de cadres ou la fixation de meubles hauts de cuisine.
La ligne projetée a une épaisseur, souvent un à deux millimètres à quelques mètres. Le trait se lit donc en travaillant toujours du même côté, comme avec un trait de crayon. Cette rigueur de lecture rejoint celle du mètre pliant et de l’équerre décrits dans la sélection des outils de base d’une boîte à outils : l’outil donne une référence, la régularité du geste fait la précision finale.
En extérieur, la portée chute nettement. Une cellule de réception, glissée sur une mire, permet de retrouver le plan à vingt ou trente mètres, ce qui devient indispensable pour un projet de terrasse ou pour poser une clôture de jardin sur un terrain long. Sans cellule, le trait vert reste visible plus loin que le rouge, au prix d’une consommation de batterie supérieure.
Ce que la précision annoncée signifie vraiment
Un fabricant qui annonce plus ou moins deux millimètres décrit une incertitude de mesure obtenue dans des conditions favorables. Trois notions se cachent derrière ce chiffre unique, et les confondre mène à des déceptions.
La justesse décrit l’écart entre la valeur affichée et la valeur réelle. La fidélité décrit la dispersion de plusieurs mesures du même point : un appareil peut afficher trois fois la même valeur fausse. La résolution, enfin, n’est que le nombre de décimales affichées, et n’a jamais garanti quoi que ce soit sur les deux autres.

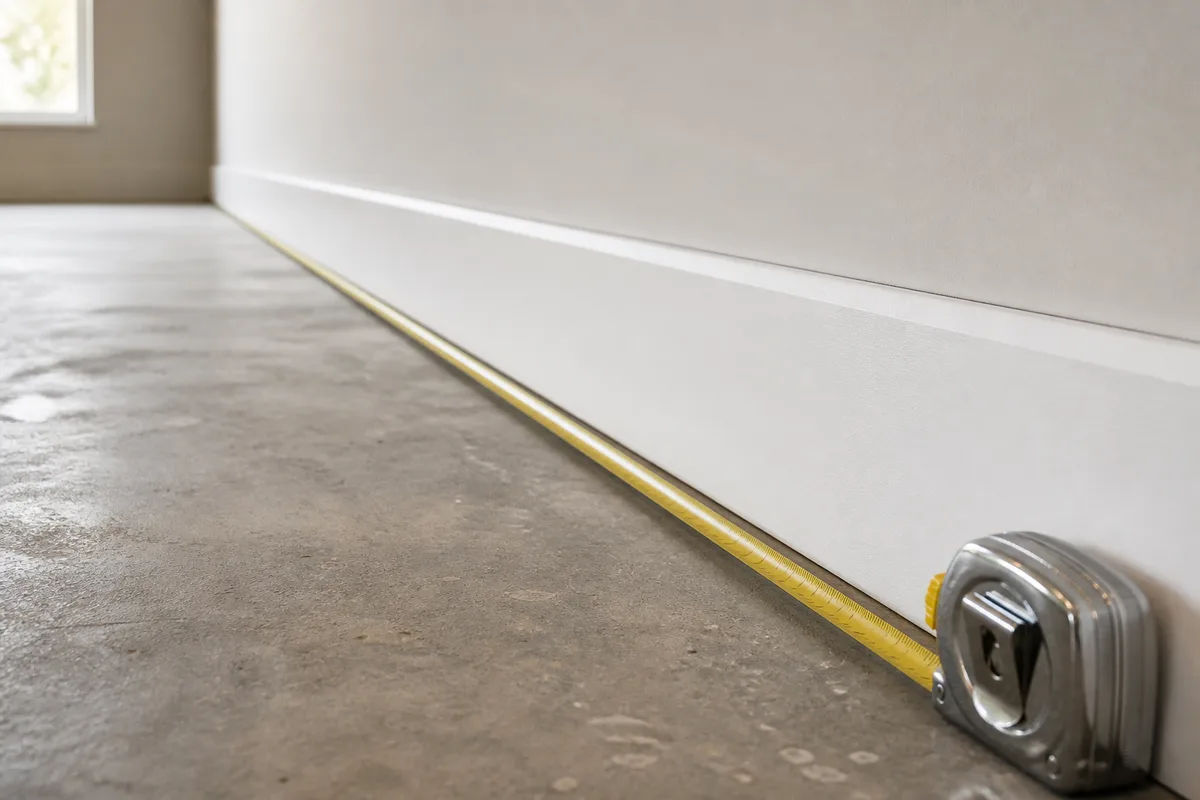

Un contrôle simple se fait à la maison. Mesurez une longueur connue, par exemple un mur relevé au mètre ruban tendu, en trois passages, depuis le même point de départ. Un écart régulier signale un décalage de référence, un écart aléatoire signale une cible mal choisie ou un appareil fatigué. Ce contrôle vaut aussi après une chute, événement fréquent en atelier et cause classique de dérive.
La température joue également. Un appareil sorti d’un véhicule glacé et utilisé immédiatement dans une pièce chauffée met plusieurs minutes à se stabiliser. Les notices mentionnent une plage de fonctionnement, rarement lue, qui explique bien des mesures fantaisistes.
Sécurité : ce que dit la classe 2
Les appareils de mesure vendus pour le bâtiment et le bricolage relèvent presque toujours de la classe 2 au sens de la norme internationale CEI 60825-1. Cette classe correspond à un faisceau visible, dont la puissance ne dépasse pas un milliwatt, et dont l’innocuité repose sur le réflexe de fermeture des paupières, évalué à un quart de seconde.
Trois précautions suffisent en usage domestique : ne pas diriger le faisceau vers le visage, ne pas l’observer à travers des jumelles ou une loupe, et installer l’appareil de sorte que le trait passe au-dessus ou en dessous de la hauteur des yeux dans une pièce où circulent d’autres personnes. Les appareils de classe supérieure, plus puissants, appartiennent aux travaux publics et s’accompagnent d’un balisage spécifique.
Choisir selon les travaux que vous faites vraiment
Le bon achat en mesure laser dépend du chantier dominant. Pour des relevés de pièces, un métré avant commande de matériaux ou un calcul de peinture, le télémètre seul suffit largement, et un modèle de portée modeste couvre l’habitat courant. Pour de la pose alignée, carrelage mural, tasseaux, meubles, cadres, le niveau à croix apporte bien plus, et le télémètre reste secondaire.
Deux critères font la différence à l’usage, avant même la portée maximale : la lisibilité de l’écran et la présence d’un support fileté pour trépied. Un appareil qui ne tient pas seul se prête mal aux mesures répétées, et un écran illisible en cave transforme chaque relevé en devinette. Sur les modèles à batterie intégrée, la disponibilité d’un câble de charge standard compte aussi, autant que pour l’électroportatif décrit dans le guide de choix d’une perceuse-visseuse.
Prochaine étape : listez les trois derniers relevés qui vous ont fait perdre du temps. Si ce sont des longueurs, prenez un télémètre. Si ce sont des alignements, prenez une croix. Le reste attendra le chantier suivant.
